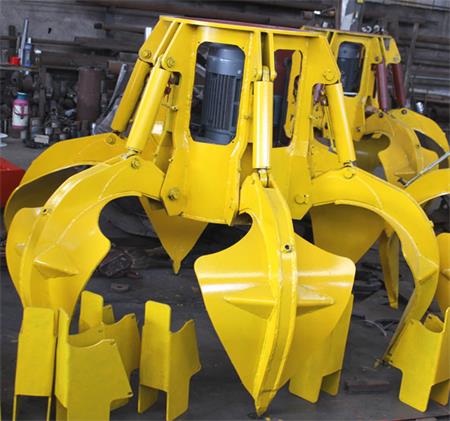

一、產品簡介
綜合運用電液壓力機械技術,抓取力度大,全自動化程度較高,多用于鐵礦、廢鐵料、廢舊鋼制品、垃圾堆等散裝物料的裝卸工具。

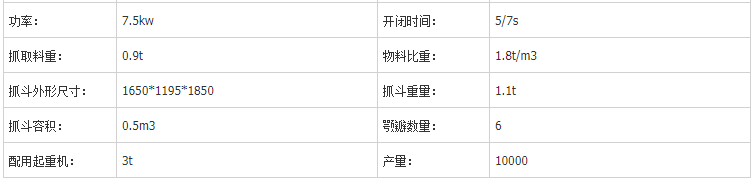

二、產品參數表
三、電動液壓抓斗結構組成
1、殼體;2、斗瓣;3、油箱及油缸;4、吊環及卸扣;5、電機;6、液壓泵系統。
四、電動液壓抓斗分類及應用場合
具體分類及應用場合如下,供客戶參考:
1、雙瓣式:主要配合單鉤起重機用于抓取各類散貨,常用于船舶、碼頭等。
2、多瓣(桔瓣)式:主要配合單鉤起重機用于抓取生活垃圾、廢鋼等物料,常用于環保電廠、鋼廠等。
3、木材抓斗:主要配合單鉤起重機用于裝卸原木,常用于木材堆場、碼頭等。
4、矩形抓斗:主要配合單鉤起重機用于航道清理生活垃圾,或用于鋼廠裝卸火車車廂內的廢鋼等。
5、秸稈抓斗:主要配合單鉤起重機用于裝卸堆垛困扎好的秸稈,常用于環保電廠。
電動液壓多瓣抓斗主要用于廢鋼、生鐵、石塊等不規則散貨的裝卸,適用于鋼廠、垃圾焚燒處理、港口、鐵路中轉等場合。
電動液壓雙瓣抓斗適合任何起重機的裝卸,最大粒度直徑不超過100mm的散貨,特別是配套使用集裝箱橋機、船用吊、多功能門機上可大大提高起重機綜合使用性能。
電動液壓多瓣、雙瓣抓斗是依靠抓斗本身攜帶的電動液壓系統完成抓斗的開閉動作,綜合采用了電氣液壓、機械技術、系統設計,自動化程度高、高效節能、挖掘力和閉合力高于同規格繩索式抓斗。
五、電動液壓抓斗產品特點
本產品結構緊湊,造型美觀,節約能源及操作簡便,根據不同的行業和使用場合及抓取物料的不同選型分為,抓爪分為多瓣式和兩瓣式。(多瓣分為圓形和矩形,斗爪有封閉形、半開形和開形)
1、電機啟動電流小,對電器元件有保護作用,減小對電網的負荷,保證整套設備正常工作;
2、液壓系統啟動壓力沖擊小,不容易爆管
3、系統剛性高,速度穩定性好
4、維護方便,維修簡單
5、抓斗工作時噪音小,工作平穩
6、抓斗可連續24小時工作且故障率低。

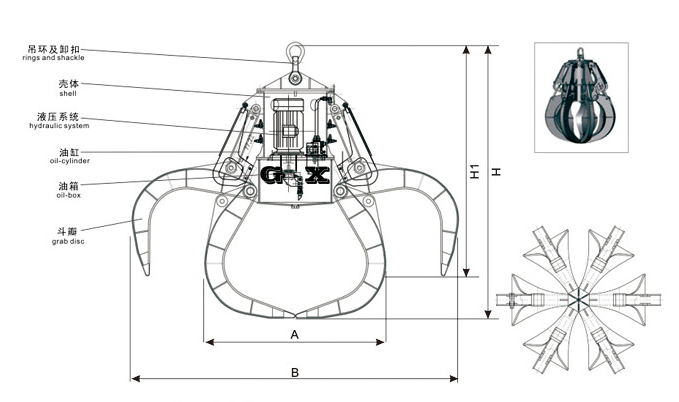

六、電動液壓抓斗設計圖紙

七、產品圖片及使用案例

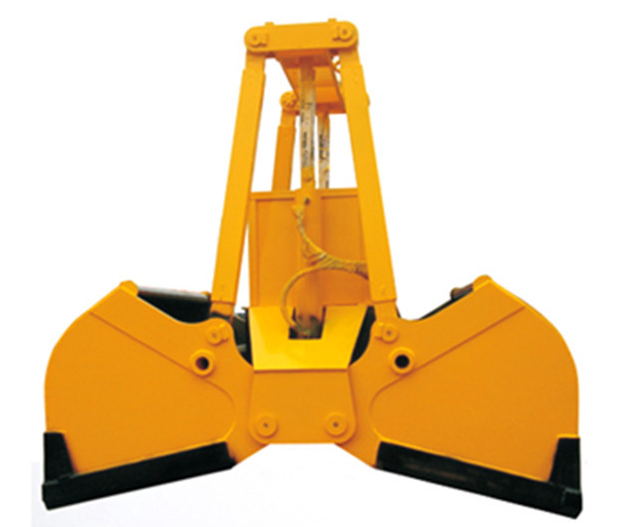

電動液壓雙瓣抓斗圖片

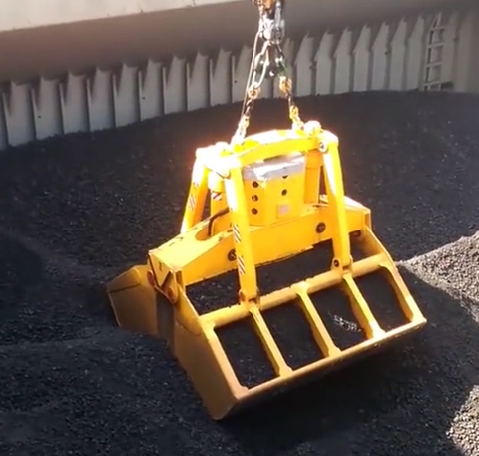

煤渣抓取中

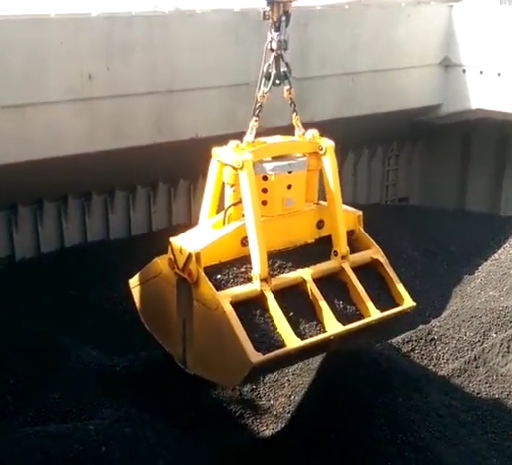

煤渣抓取完畢

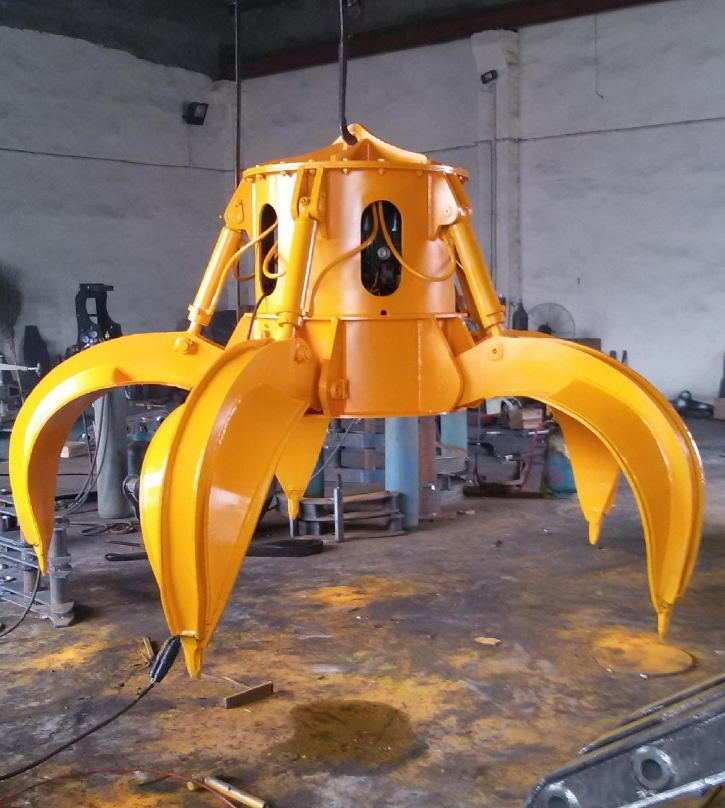

電動液壓多瓣式抓斗圖片
八、電動液壓抓斗工作原理
開啟原理:當電機運轉時,液壓泵從油箱中泵出液壓油。當抓斗需要打開時,液壓油通過單向閥經壓力管道流向油缸的桿腔。同時,壓力油將打開液壓控制單向閥的回油口。沒有桿腔的油缸中的機油將通過回油濾清器返回油管并返回油箱。當氣缸活塞桿向氣缸收縮時,抓斗逐漸打開。電機關閉時,單向閥和液壓?jiǎn)蜗蜷y可以鎖定油缸內的油壓,防止抓斗自動關閉。
閉環原理:當馬達運轉時,液壓泵將泵放入壓力管并操作電氣柜。液壓油通過單向閥和壓力管進入氣缸的無桿腔。同時,壓力油打開道路液壓控制單向閥控制油路,使油缸中的液壓油通過壓力管路進入桿腔,液壓控制單向閥通過回油管和機油濾清器流回油箱。
